Cara Menyesuaikan Rangka Baja Ringan dengan Jalur Pipa, Kabel, dan Ventilasi (MEP) Sebelum Diproduksi

Menyesuaikan rangka baja ringan dengan pipa dan kabel perlu dilakukan sebelum rangka diproduksi melalui langkah-lagkah berikut agar jalur instalasi tidak bertabrakan dengan struktur saat pemasangan:

1. Mengumpulkan gambar rangka dan instalasi terbaru.

2. Menandai semua instalasi di sekitar rangka baja ringan.

3. Membandingkan posisi instalasi dengan susunan rangka.

4. Mencatat bagian yang saling bertabrakan.

5. Menentukan bagian yang perlu dipindahkan atau disesuaikan.

6. Menyediakan ruang untuk pemasangan dan perawatan.

7. Merencanakan titik pipa atau ventilasi yang menembus atap.

8. Memperbarui gambar sebelum rangka diproduksi.

9. Memeriksa kembali gambar final sebelum produksi dimulai.

Koordinasi rangka baja ringan dan MEP sejak tahap gambar membantu proyek menghindari perubahan mendadak ketika komponen sudah diproduksi atau dipasang. Posisi pipa, kabel, saluran udara, titik tembus atap, dan peralatan perlu dibandingkan dengan susunan rangka sehingga potensi benturan dapat diselesaikan melalui gambar, bukan dengan memotong struktur secara sembarangan di lapangan. Artikel berikut akan membahas mengenai cara menyesuaikan rangka baja ringan dengan jalur pipa, kabel dan ventilasi sebelum diproduksi.

Kumpulkan Gambar Rangka dan Instalasi Terbaru

Koordinasi harus menggunakan gambar kerja terbaru dari seluruh disiplin yang terkait. Gambar rangka yang sudah diperbarui tidak dapat dibandingkan dengan gambar MEP lama karena posisi instalasi mungkin telah berubah.

1. Periksa Tanggal dan Versi Gambar

Periksa nomor revisi, tanggal penerbitan, serta status persetujuan setiap gambar. Pastikan tim menggunakan versi yang sama untuk gambar kerja rangka baja ringan, plumbing, elektrikal, ventilasi, arsitektur, dan perlengkapan atap.

Jika ada perubahan setelah koordinasi dilakukan, bagian yang terdampak perlu diperiksa kembali sebelum produksi.

2. Pastikan Ukuran dan Ketinggian Pemasangan Sudah Jelas

Denah saja belum cukup untuk menemukan seluruh benturan. Catat posisi horizontal sekaligus elevasi atau ketinggian instalasi sehingga tim dapat mengetahui apakah sebuah jalur benar-benar mengenai rangka atau masih memiliki ruang yang cukup.

Periksa setidaknya:

• ukuran dan arah pipa;

• dimensi saluran udara;

• posisi kabel dan baki kabel;

• elevasi setiap jalur;

• lokasi peralatan;

• titik instalasi yang menembus atap.

Tandai Semua Instalasi di Sekitar Rangka Baja Ringan

Seluruh instalasi yang berada di area atap perlu dipetakan sebelum susunan rangka ditetapkan sebagai gambar final. Jangan hanya menandai instalasi berukuran besar karena jalur kabel, dudukan, dan akses perawatan juga membutuhkan ruang.

1. Posisi Pipa dan Saluran Ventilasi

Catat posisi pipa air, pipa pembuangan, ducting, exhaust, dan saluran ventilasi lain yang berada di bawah, di antara, atau melewati area rangka.

Instalasi dengan diameter atau dimensi besar perlu mendapat perhatian karena membutuhkan ruang lebih banyak dan biasanya lebih sulit dipindahkan setelah pemasangan dimulai.

2. Posisi Kabel dan Peralatan Atap

Tandai jalur kabel, baki kabel, lampu, unit AC, skylight, exhaust fan, serta peralatan lain yang berkaitan dengan area atap. Perhatikan pula kebutuhan dudukan dan akses servisnya.

Pemetaan awal dapat dibuat dalam tabel berikut:

Ukuran dan posisi aktual tetap harus mengikuti gambar kerja proyek yang telah disetujui.

Bandingkan Posisi Instalasi dengan Susunan Rangka

Gambar rangka dan instalasi perlu ditumpuk atau dibandingkan pada koordinat yang sama untuk menemukan benturan sebelum produksi. Pemeriksaan harus memperhatikan posisi horizontal, ketinggian, dimensi komponen, serta ruang yang diperlukan saat pemasangan.

Tandai setiap titik ketika pipa, kabel, ducting, atau peralatan:

• melewati batang rangka;

• mengenai sambungan;

• berada terlalu dekat dengan pengaku;

• menutup akses sekrup atau titik tumpuan;

• membutuhkan bukaan pada area yang terhalang rangka;

• tidak menyisakan ruang pemasangan atau servis.

Berikan kode pada setiap potensi benturan, misalnya C-01, C-02, dan seterusnya. Dengan demikian, setiap masalah dapat dilacak sampai solusi dan revisinya disetujui.

Catat Bagian yang Saling Bertabrakan

Setiap benturan rangka dengan instalasi bangunan perlu dicatat sebagai masalah koordinasi, bukan langsung diselesaikan dengan perubahan di lapangan. Daftar benturan membantu tim menentukan masalah mana yang perlu diprioritaskan.

1. Benturan dengan Batang Utama atau Batang Penguat

Benturan yang mengenai elemen struktural perlu mendapat prioritas tinggi. Pipa atau saluran yang melewati batang utama bukan alasan untuk langsung melubangi, memotong, atau mengubah batang tersebut.

Tandai lokasi dan serahkan kepada pihak teknis terkait untuk menentukan apakah jalur instalasi yang dipindahkan atau desain rangka yang perlu dievaluasi.

2. Benturan dengan Sambungan Rangka

Periksa area sekrup, pelat sambung, titik tumpuan, dan sambungan antarbatang. Instalasi yang terlalu dekat dapat menghambat pemasangan maupun pemeriksaan sambungan.

Gunakan daftar kontrol benturan seperti berikut:

Solusi pada tabel merupakan contoh koordinasi. Perubahan aktual harus diperiksa dan disetujui oleh pihak yang berwenang sesuai fungsi komponen.

Tentukan Bagian yang Perlu Dipindahkan atau Disesuaikan

Setelah benturan ditemukan, tentukan komponen mana yang paling memungkinkan untuk disesuaikan tanpa mengganggu fungsi sistem. Keputusan perlu melibatkan tim terkait karena perubahan satu jalur dapat memengaruhi instalasi lainnya.

1. Utamakan Penyesuaian Jalur Instalasi jika Memungkinkan

Pertimbangkan menggeser pipa, kabel, atau ventilasi apabila perubahan masih memenuhi fungsi, kemiringan, akses, keselamatan, dan persyaratan teknis instalasi tersebut.

Setelah jalur dipindahkan, lakukan pengecekan ulang. Pergeseran yang menyelesaikan satu benturan tidak boleh menciptakan benturan baru di area berikutnya.

2. Jangan Memotong Rangka secara Sembarangan

Rangka baja ringan bekerja sebagai satu sistem sehingga perubahan pada batang tertentu dapat memengaruhi perilaku struktur. Karena itu, batang utama, pengaku, sambungan, atau elemen lainnya tidak boleh dipotong hanya untuk memberi jalan pada instalasi.

Jika susunan rangka memang perlu berubah, gunakan hasil pemeriksaan dan persetujuan perencana atau tenaga teknis terkait sebagai dasar revisi.

Sediakan Ruang untuk Pemasangan dan Perawatan

Koordinasi MEP tidak selesai hanya karena instalasi dapat masuk di antara rangka. Tim juga perlu memastikan tersedia ruang untuk memasang, menyambung, memeriksa, dan merawat komponen setelah bangunan digunakan.

Perhatikan apakah pekerja masih dapat menjangkau:

• sambungan pipa;

• kabel dan baki kabel;

• damper atau sambungan ducting;

• unit AC atau exhaust;

• sekrup dan sambungan rangka;

• komponen yang membutuhkan inspeksi berkala.

Jika instalasi hanya muat tetapi tidak dapat diakses kembali, pertimbangkan penyesuaian sebelum produksi rangka baja ringan dilakukan. Langkah ini mengurangi risiko pembongkaran komponen lain ketika pemeliharaan dibutuhkan.

Rencanakan Titik Pipa atau Ventilasi yang Menembus Atap

Titik pipa menembus atap dan bukaan ventilasi perlu ditentukan sejak tahap koordinasi. Posisi yang baru diputuskan setelah rangka terpasang berisiko mengenai batang, sambungan, atau bagian lain yang tidak boleh diubah sembarangan.

1. Sesuaikan Posisi Lubang dengan Susunan Rangka

Bandingkan koordinat setiap penetrasi dengan posisi batang dan sambungan. Jika terjadi benturan, koordinasikan pergeseran penetrasi atau evaluasi desain melalui pihak teknis sebelum gambar difinalkan.

Ukuran bukaan juga perlu mengikuti kebutuhan instalasi dan detail sistem atap, bukan dibuat berdasarkan perkiraan saat pemasangan.

2. Siapkan Pelindung agar Air Tidak Masuk

Penetrasi atap perlu memiliki detail perlindungan terhadap air sesuai sistem penutup atap dan jenis instalasinya. Rencanakan flashing, sealant, atau detail penutup lain sejak gambar kerja agar titik penetrasi tidak menjadi sumber kebocoran.

Setelah posisi pipa, kabel, dan ventilasi disesuaikan, kondisi rangka tetap perlu diperiksa sebelum penutup atap dipasang.

CV Karunia juga memiliki panduan Checklist Pemeriksaan Rangka Baja Ringan Sebelum Atap Dipasang agar Tidak Bongkar Ulang, yang membahas pemeriksaan posisi kuda-kuda, jarak reng, sambungan, sekrup, pengaku, dan kelurusan bidang sebelum penutup atap dipasang.

Perbarui Gambar sebelum Rangka Diproduksi

Semua hasil koordinasi harus dimasukkan ke gambar final sebelum produksi dimulai. Jangan hanya mengandalkan catatan rapat karena tim produksi dan pemasangan membutuhkan satu acuan yang menunjukkan kondisi terakhir.

1. Tandai Setiap Bagian yang Diubah

Berikan kode revisi pada posisi rangka, jalur instalasi, penetrasi, atau detail lain yang berubah. Catatan tersebut membantu tim mengetahui perbedaan antara desain sebelumnya dengan gambar final.

Pastikan perubahan yang sama juga tercermin pada gambar disiplin lain yang terdampak agar tidak muncul dua instruksi berbeda di lapangan.

2. Mintakan Persetujuan Tim Terkait

Gambar final perlu diperiksa oleh pihak yang bertanggung jawab terhadap struktur rangka, MEP, arsitektur, dan pelaksanaan proyek sesuai organisasi proyek.

Setelah disetujui, tetapkan gambar tersebut sebagai acuan produksi dan pemasangan. Jika muncul revisi baru setelahnya, identifikasi kembali komponen yang terdampak sebelum pekerjaan diteruskan.

Periksa Kembali sebelum Produksi Dimulai

Pemeriksaan terakhir berfungsi memastikan tidak ada perubahan koordinasi yang terlewat sebelum material masuk tahap produksi. Fokuskan pengecekan pada ukuran rangka, posisi MEP, titik penetrasi, solusi benturan, serta akses pemasangan dan perawatan.

Produksi sebaiknya dimulai setelah daftar tersebut selesai diperiksa. Perubahan setelah produksi dapat menimbulkan kebutuhan modifikasi, tambahan material, atau penyesuaian pekerjaan di lapangan.

Gunakan checklist berikut sebagai kontrol akhir download disini.

FAQ tentang Penyesuaian Rangka Baja Ringan

Sebelum gambar dilepas untuk produksi, beberapa pertanyaan berikut dapat membantu tim memastikan koordinasi rangka baja ringan dan MEP sudah dilakukan dengan benar.

1. Mengapa posisi pipa dan kabel harus diperiksa sebelum rangka diproduksi?

Karena pemeriksaan awal membantu menemukan benturan ketika perubahan masih dapat dilakukan melalui gambar. Risiko pemotongan, modifikasi, atau bongkar ulang saat pemasangan pun dapat dikurangi.

2. Apakah rangka baja ringan boleh dipotong untuk jalur pipa?

Tidak boleh dipotong sembarangan. Jika pipa bertabrakan dengan rangka, hentikan perubahan pada bagian tersebut dan koordinasikan solusi dengan perencana atau tenaga teknis yang berwenang.

3. Instalasi apa saja yang perlu disesuaikan dengan rangka?

Pipa air, pipa pembuangan, kabel, baki kabel, ducting, exhaust, unit AC, lampu, skylight, serta peralatan lain di sekitar atap perlu dimasukkan dalam koordinasi.

4. Siapa yang perlu memeriksa gambar sebelum produksi?

Pihak yang bertanggung jawab terhadap desain rangka, instalasi MEP, arsitektur, dan pelaksanaan proyek perlu berkoordinasi sesuai pembagian tanggung jawab pada proyek.

5. Bagaimana jika benturan baru ditemukan saat pemasangan?

Hentikan pekerjaan pada titik tersebut dan dokumentasikan masalahnya. Jangan langsung memotong rangka atau memindahkan instalasi sebelum solusi diperiksa dan disetujui pihak terkait.

Kesimpulan

Menyesuaikan rangka baja ringan dengan pipa dan kabel sebaiknya diselesaikan sebelum rangka diproduksi, bukan ketika pemasangan sudah berlangsung. Gunakan gambar terbaru, petakan seluruh instalasi, bandingkan dengan susunan rangka, catat benturan, sepakati penyesuaian, lalu masukkan seluruh perubahan ke gambar final.

Jika masih terdapat benturan yang belum memiliki solusi atau gambar MEP belum final, lebih baik selesaikan koordinasinya terlebih dahulu pada bagian yang terdampak. Keputusan ini membantu mengurangi risiko modifikasi rangka, kekurangan material, serta bongkar ulang akibat instalasi yang baru diketahui bertabrakan di lapangan.

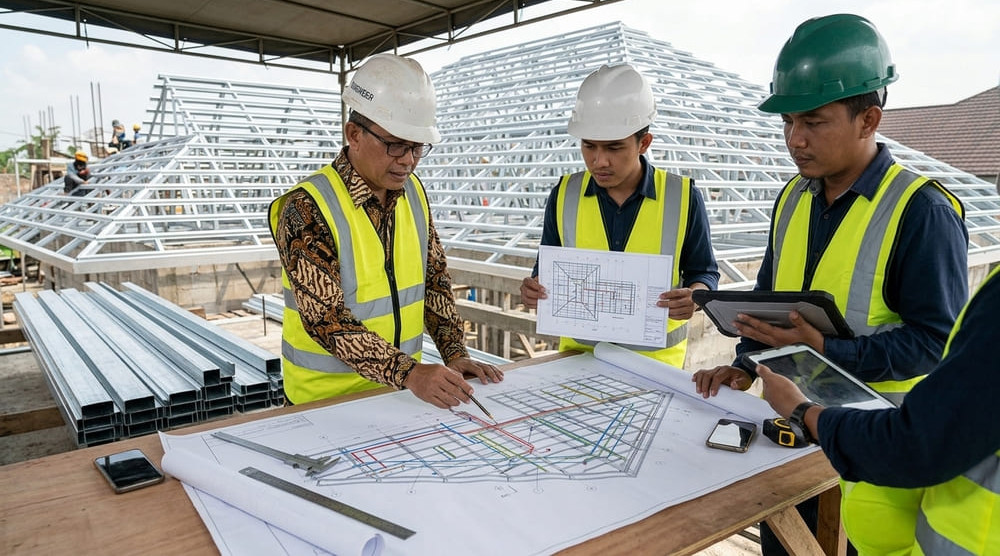

Siapkan Rangka Baja Ringan Berdasarkan Gambar Proyek yang Sudah Final

Jangan buru-buru menyiapkan material sebelum posisi rangka, pipa, kabel, dan ventilasi benar-benar final. Setelah gambar koordinasi disetujui, susun kebutuhan profil dan siapkan  jumlah rangka baja ringan berdasarkan gambar tersebut, lalu cek ketersediaan material yang dibutuhkan melalui CV Karunia. Dengan langkah ini, pengadaan dapat mengikuti desain yang sudah terkoordinasi dan risiko perubahan material saat pemasangan dapat ditekan.
